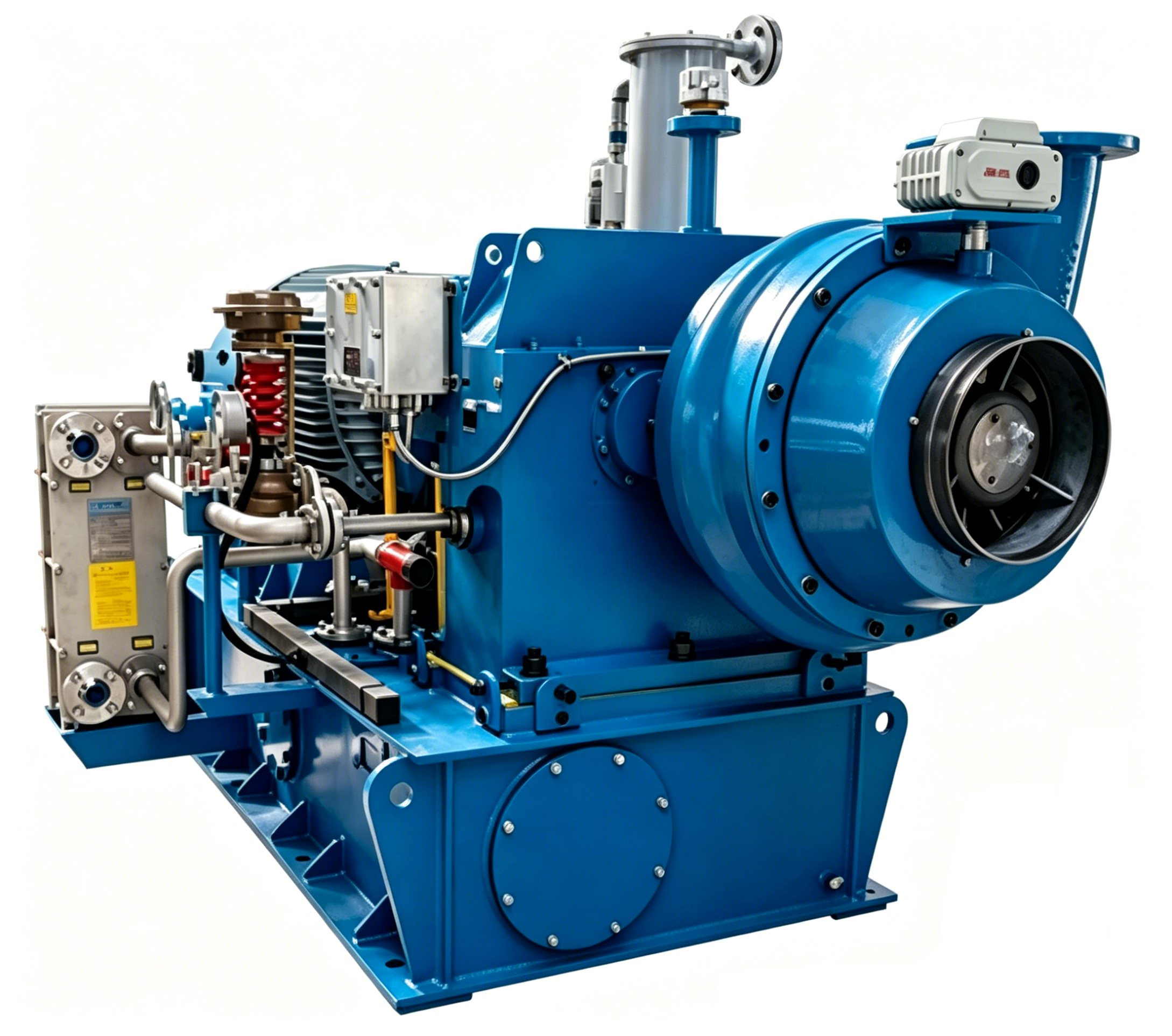

Jakie cechy definiują niezawodny przemysłowy dmuchawę?

Podstawowa konstrukcja mechaniczna: wirnik, obudowa i łożyska

Konstrukcja wirnika i układ łopatek zapewniające długotrwałą trwałość

Wirnik jest wirującym sercem każdego przemysłowego dmuchawy — bezpośrednio zamienia energię mechaniczną na strumień powietrza i ciśnienie. Aby zapewnić dziesięcioletnią służbę w warunkach ciągłej eksploatacji, musi być wykonany z materiałów o wysokiej wytrzymałości, takich jak żeliwo odlewnicze, żeliwo sferoidalne lub stal nierdzewna. Zamknięte wirniki (łopatki zamknięte pomiędzy dwiema osłonami) maksymalizują sprawność w zastosowaniach z czystym powietrzem, minimalizując wewnętrzną cyrkulację; półotwarte warianty radzą sobie ze średnimi obciążeniami pyłowymi, zachowując przy tym wysoką wydajność. Geometria łopatek — zakrzywione do przodu, zakrzywione do tyłu lub promieniowe — określa charakterystykę ciśnienie–przepływ oraz odporność na zużycie. Łopatki zakrzywione do tyłu zapewniają charakterystykę mocy niepowodującą przeciążenia, co zmniejsza obciążenie silnika w przypadku częściowego zablokowania. Kluczowe elementy konstrukcyjne obejmują zoptymalizowaną grubość łopatek, szerokie zaokrąglenia u podstawy łopatek zapobiegające pękaniom zmęczeniowym oraz precyzyjnie frezowane otwory i wpusty kluczykowe, które zapewniają stałą współosiowość pomimo rozszerzalności cieplnej. Gładkie, równomiernie rozmieszczone łopatki zmniejszają turbulencje i drgania — główne czynniki przyczyniające się do degradacji łożysk i obudowy. Dostosowanie konfiguracji łopatek do temperatury przetwarzanego gazu, obciążenia pyłowego oraz cyklu pracy zapewnia utrzymywanie się szczytowej sprawności przez cały okres eksploatacji.

Typ obudowy (spirala, szeregowy, wtykany) oraz wytrzymałość konstrukcyjna pod ciągłym obciążeniem

Obudowa otacza wirnik i przekształca energię kinetyczną w ciśnienie statyczne. Trzy główne konfiguracje dominują w zastosowaniach przemysłowych: spirala , w linii , oraz wtyczka korpusy spiralne charakteryzują się stopniowo poszerzającym się przekrojem spiralnym — idealnym do wydajnej rekuperacji energii — i wymagają grubej, odprężonej termicznie ściany wykonanej z odlewu lub blachy stalowej, aby wytrzymać odkształcenia spowodowane ciśnieniem oraz siłami napięcia paska. Korpusy współosiowe umożliwiają montaż kanału w linii prostej, ale opierają się na wewnętrznym wzmacnianiu żebrami oraz sztywnych kołnierzach, aby zapobiec ugnieniu (spłaszczeniu) pod wpływem cykli termicznych. Korpusy typu plug („wtykowe”) integrują wirnik w wymiennym kasetowym module, co pozwala na szybkie konserwacje; wymagają one bardzo ścisłych tolerancji obróbkowych, aby wyeliminować ścieżki przecieków. W przypadku wszystkich typów integralność konstrukcyjna zależy od kołnierzy wzmocnionych poprzeczkami, otworów pod śruby z dodatkowym wzmocnieniem oraz odpowiednich materiałów uszczelek, zapobiegających wyciekom powietrza — co stanowi marnotrawstwo energii, narastające wraz z upływem czasu. Spoiny spawane powinny być odprężone termicznie, aby uniknąć odkształceń resztkowych, a dobór materiału (np. żeliwo sferoidalne do zastosowań ogólnych, stal nierdzewna do odpornych na korozję lub wysokotemperaturowych gazów odlotowych) musi uwzględniać warunki eksploatacyjne. Dobrze zaprojektowany korpus tłumi również przenoszenie drgań, chroniąc kanały wentylacyjne po stronie wypływu i zwiększając niezawodność całego systemu.

Systemy łożysk: uszczelnione, smarowane tłuszczem oraz z kąpielą olejową – rozwiązania zapewniające maksymalny czas pracy

Łożyska wspierają wał i pochłaniają obciążenia promieniowe (wynikające z napięcia paska i masy wirnika) oraz osiowe (wynikające z różnic ciśnień). Strategia smarowania ma bezpośredni wpływ na czas pracy urządzenia i sposób jego awarii. Łożyska uszczelnione , wstępnie napełnione wysokotemperaturowym tłuszczem, nie wymagają ponownego smarowania w trakcie eksploatacji – co czyni je idealnym wyborem dla trudno dostępnych miejsc lub środowisk czystych – jednak ich żywotność jest ograniczona i bardzo wrażliwa na temperaturę pracy. Łożyska smarowane tłuszczem z otworami do uzupełniania tłuszczu wydłużają interwały serwisowe w warunkach pylistych lub przy wysokich prędkościach obrotowych; automatyczne systemy smarowania mogą dodatkowo zmniejszyć nakład pracy i poprawić spójność smarowania. Systemy z kąpielą olejową używane w dużych dmuchawach o wysokim obciążeniu, zapewniają doskonałą odprowadzanie ciepła i ciągłe smarowanie za pomocą pierścieni lub łopatek smarujących — co jest kluczowe dla stabilnej pracy przy wysokich prędkościach. Typ uszczelnienia (labiryntowe, krawędziowe lub magnetyczne) musi zapewniać odpowiedni balans między utrzymaniem smaru a wykluczeniem zanieczyszczeń. Monitorowanie temperatury obudowy łożyska pozwala na wczesne wykrycie niewłaściwej osadówki, niedoboru smaru lub powstających uszkodzeń. Dobór odpowiedniego układu łożysk — w oparciu o wielkość obciążenia, prędkość obrotową, warunki otoczenia oraz możliwości konserwacji — stanowi podstawę maksymalizacji czasu pracy bez przestoju i unikania nagłych napraw.

Dopasowanie wydajności: warunki eksploatacyjne i zgodność systemowa

Praca w pobliżu punktu najlepszej sprawności (BEP), aby zmniejszyć wibracje i wydłużyć żywotność komponentów

Eksploatacja w pobliżu punktu najlepszej sprawności (BEP) jest kluczowa dla długotrwałej niezawodności. W punkcie BEP równowaga hydrauliczna minimalizuje turbulencje, siłę promieniową oraz obciążenie mechaniczne – zmniejszając wibracje nawet o 40% w porównaniu do pracy poza punktem projektowym (Pump Systems Matter, 2023). Ma to bezpośredni wpływ na wydłużenie żywotności łożysk, wirnika i wału. Trwała eksploatacja w zakresie 70–110% wartości BEP zapewnia stabilność działania, jednocześnie obniżając poziom hałasu i marnowanie energii. Odchylenia od tego zakresu powodują oddzielenie przepływu i cyrkulację medium, co przyspiesza zużycie oraz zwiększa ryzyko awarii związanych z rezonansem.

Dopasowanie ciśnienia statycznego, wydajności objętościowej (CFM) oraz oporu systemu do zapewnienia stabilnej pracy przemysłowych dmuchaw

Dokładne dopasowanie zdolności do generowania ciśnienia statycznego, wydajności objętościowej (CFM) oraz oporu systemu zapobiega niestabilności i niskiej sprawności. Przekroczona moc urządzenia powoduje nieefektywne cyklowanie, przegrzewanie silnika oraz przyspieszone starzenie się izolacji; zbyt mała moc zmusza wentylator do pracy przy nadmiernym ciśnieniu zwrotnym — co niesie ryzyko zatrzymania się wirnika, pulsacji przepływu oraz przedwczesnego uszkodzenia silnika. Przed ostatecznym doborem należy obliczyć krzywą oporu systemu, korzystając z wykresów tarcia w kanałach ASHRAE lub z modelowania dynamiki płynów metodą CFD (computational fluid dynamics). Krzywa charakterystyki wentylatora musi przecinać się z tą krzywą oporu w sposób gładki — unikając nagłych zmian średnicy lub kierunku przewodów, które wywołują turbulencje i zakłócają punkt pracy. Poprawny dobór zapewnia stałą dostawę momentu obrotowego, zmniejsza naprężenia mechaniczne oraz wspiera przewidywalną i długotrwałą pracę.

Odporność środowiskowa: materiały, powłoki i certyfikaty bezpieczeństwa

Stopy odporno na korozję, powłoki termiczne oraz zgodność z normami ATEX/IECEx dla środowisk zagrożonych wybuchem

Niezawodność w agresywnych środowiskach zależy od celowego doboru materiałów oraz inżynierii ochronnej. W wilgotnych, słonych lub chemicznie aktywnych warunkach stopy odporno na korozję – takie jak stal nierdzewna typu 304 lub 316 – zapewniają skuteczną ochronę przed korozją punktową i pękaniem napięciowym spowodowanym korozją. Stal nierdzewna duplex oferuje wyższą wytrzymałość oraz lepszą odporność na korozję napięciową wywoływaną chlorkami, co czyni ją odpowiednią dla zastosowań morskich lub w instalacjach odsoleń. W przypadku zadań związanych z wysokotemperaturowymi gazami spalinowymi (np. w piecach lub spalarniach) powłoki nanoszone metodą natrysku cieplnego, takie jak aluminium lub kompozyty ceramiczne, hamują utlenianie i zapewniają zachowanie integralności konstrukcyjnej. Ochrona powierzchniowa musi również uwzględniać klasyfikację kategorii korozji zgodnie ze standardem ISO 12944 – np. stosowanie gruntów epoksydowych bogatych w cynk zapewniających ochronę katodową w atmosferze przemysłowej.

W środowiskach zagrożonych wybuchem — niezależnie od tego, czy są one spowodowane gazami, parami czy palnymi pyłami — certyfikacja bezpieczeństwa jest obowiązkowa. Certyfikacja ATEX (UE) lub IECEx (międzynarodowa) potwierdza, że wirnik, obudowa oraz komponenty elektryczne zostały zaprojektowane tak, aby zawrzeć zapłon wewnętrzny lub ograniczyć temperaturę powierzchni poniżej progów samozapłonu. Certyfikowane wentylatory zapewniają zgodność z przepisami, ochronę personelu oraz eliminują kosztowne niepowodzenia inspekcji lub nieplanowane postoje wynikające z braku zgodności.

Integracja napędu i sterowania zapewniająca przewidywalną, energooszczędną i niezawodną pracę

System napędu i sterowania wpływa zarówno na zużycie energii, jak i na przewidywalność pracy. Wybór między konfiguracjami z napędem paskowym a bezpośrednim wiąże się z kompromisami w zakresie elastyczności, dostarczania momentu obrotowego oraz łatwości obsługi. Po połączeniu z nowoczesnymi systemami sterowania każda z tych architektur może dynamicznie dostosowywać się do zapotrzebowania procesowego — zapewniając wysoką sprawność i zmniejszając obciążenie mechaniczne przy zmiennych obciążeniach.

Konfiguracje przemysłowych dmuchaw: napęd paskowy vs. napęd bezpośredni – kompromisy związane z konserwacją i momentem obrotowym

Wentylatory napędzane paskiem oferują prostą, bezużyteczową regulację prędkości poprzez wymianę przekładni — co jest wartościowe w procesach wymagających okresowych zmian przepływu powietrza. Paski działają również jako mechaniczne bezpieczniki, pochłaniając obciążenia udarowe, które mogłyby uszkodzić silniki lub przekładnie. Wymagają jednak regularnego napięcia, sprawdzania współosiowości oraz zaplanowanej wymiany — co zwiększa nakłady pracy i potencjalny czas przestoju. Systemy bezpośredniego napędu eliminują paski i związane z nimi elementy konstrukcyjne, przekazując pełny moment obrotowy silnika bezpośrednio na wirnik przy mniejszej liczbie części ruchomych. Poprawia to sprawność mechaniczną o 2–5% i redukuje konieczność konserwacji rutynowej, czyniąc je idealnym rozwiązaniem dla zastosowań ciągłych, gdzie dostęp do urządzenia jest ograniczony lub niezawodność ma kluczowe znaczenie. Głównym ich ograniczeniem jest stała prędkość obrotowa silnika — chyba że system zostanie zintegrowany z falownikiem częstotliwości (VFD).

Falowniki częstotliwości (VFD) oraz inteligentne systemy sterowania do adaptacyjnego zarządzania obciążeniem

Przemiennik częstotliwości (VFD) umożliwia precyzyjną, rzeczywistoczasową regulację prędkości — dopasowując przepływ powietrza i ciśnienie do rzeczywistego zapotrzebowania procesowego. Dzięki temu znacznie obniża się zużycie energii w trybie częściowego obciążenia, co często przekłada się na oszczędności w zakresie 30–50% w porównaniu z systemami o stałej prędkości sterowanymi przepustnicami. Inteligentne układy sterowania integrują się z czujnikami ciśnienia, przepływu lub różnicowymi, aby automatycznie dostosowywać wyjście VFD — eliminując konieczność ręcznej strojenia i zapewniając stabilną pracę systemu. Stopniowe uruchamianie zmniejsza prąd udarowy oraz wstrząsy mechaniczne podczas rozruchu, wydłużając tym samym żywotność łożysk i uzwojeń silnika. Zaawansowane przemienniki częstotliwości zawierają wbudowane funkcje diagnostyczne monitorujące widmo drgań, temperaturę uzwojeń oraz zniekształcenia harmoniczne — generując alerty wspierające konserwację predykcyjną jeszcze przed wystąpieniem awarii. Łącznie przemienniki częstotliwości i inteligentne układy sterowania zapewniają adaptacyjną, energooszczędną niezawodność w warunkach zmieniających się cykli produkcyjnych.

Często zadawane pytania

Jakie materiały są idealne do wirników w przemysłowych dmuchawach?

Wirniki w przemysłowych dmuchawach są zazwyczaj wykonywane z trwałych materiałów, takich jak żeliwo sferoidalne, aluminium odlewnicze lub stal nierdzewna, aby zapewnić długotrwałą pracę w warunkach ciągłego obciążenia.

Co to jest punkt najlepszej sprawności (BEP) i dlaczego jest on ważny?

Punkt BEP oznacza punkt pracy, w którym dmuchawa osiąga najwyższą sprawność, minimalizując drgania, turbulencje oraz naprężenia mechaniczne i tym samym wydłużając żywotność jej komponentów.

Jakie są kluczowe różnice między dmuchawami napędzanymi paskiem a dmuchawami bezpośrednio napędzanymi?

Dmuchawy napędzane paskiem umożliwiają elastyczną regulację prędkości obrotowej i działają jako mechaniczne bezpieczniki, ale wymagają regularnej konserwacji. Dmuchawy bezpośrednio napędzane są bardziej sprawne i wymagają mniejszej konserwacji, lecz ich prędkość obrotowa jest ograniczona przez stałą prędkość silnika, chyba że są połączone z falownikiem częstotliwości (VFD).

W jaki sposób certyfikaty bezpieczeństwa, takie jak ATEX i IECEx, wpływają na przemysłowe dmuchawy?

Certyfikaty ATEX i IECEx zapewniają, że dmuchawy przeznaczone do środowisk zagrożonych wybuchem mogą bezpiecznie zawierać zapłony wewnętrzne lub działać bez przekraczania krytycznych temperatur powierzchni, co zmniejsza ryzyko wybuchu.

Jaką rolę odgrywają przemienniki częstotliwości (VFD) w dmuchawach?

Przemienniki częstotliwości (VFD) umożliwiają regulację prędkości w czasie rzeczywistym, zwiększając wydajność energetyczną oraz zmniejszając obciążenie mechaniczne przy zmiennych obciążeniach, co często przekłada się na znaczne oszczędności energii i wydłużenie żywotności komponentów.
