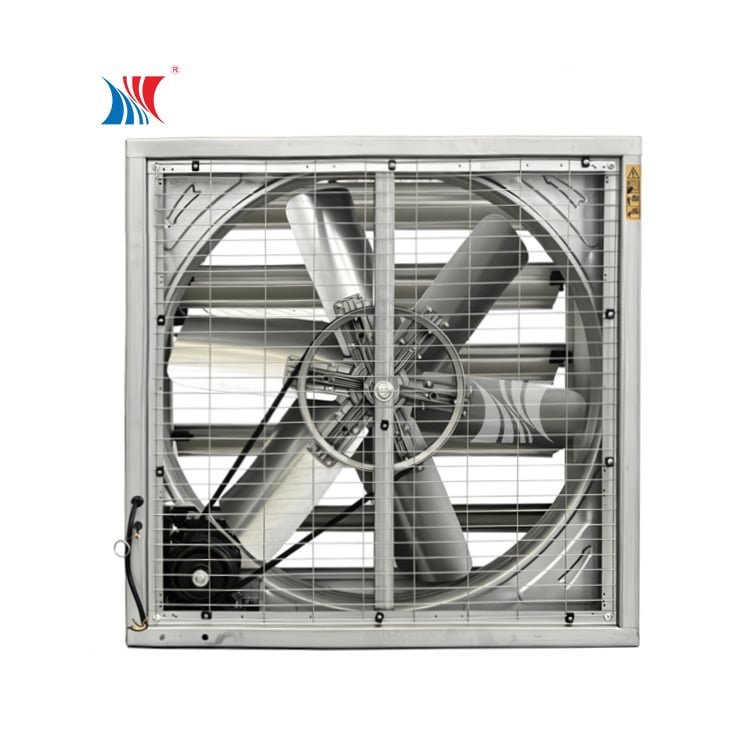

Volledige configuratieplan voor ventilatieventilator voor ondergrondse ruimten.

Kritieke milieu- en wettelijke vereisten voor ondergrondse ventilatieventilatoren

Het beheersen van vochtigheid, corrosie en beperkte toegang in ondergrondse omgevingen

Ondergrondse ruimten kennen doorgaans een relatieve vochtigheid van meer dan 85%, wat de corrosie van metalen versnelt en de elektrische isolatie van ventilatieventilatoren vermindert. Een branche-enquête uit 2022 van de International Tunnelling Association toonde aan dat meer dan 40% van de vroege ventilatorstoringen in diepe kelders en transporttunnels het gevolg zijn van vochtgerelateerde schade of galvanische corrosie. Toegangsbeperkingen verergeren het probleem: onderhoudsploegen werken vaak in smalle schachten of achter constructiewanden, waardoor routineonderhoud van de wieken zich uitstrekt tot een meerdere uren durende, risicovolle operatie.

Om deze omstandigheden te tegengaan, vereist een robuuste specificatie voor ventilatieventilatoren volledig afgedichte motorbehuizingen met een IP-classificatie van minimaal IP55, waaierbladen en onderdelen van roestvrij staal, en een in de fabriek aangebrachte epoxypoedercoating die bestand is tegen afschilfering bij voortdurende vochtigheid. Geïntegreerde condensafvoeren en anti-corrosieverwarmingselementen verwijderen vocht tijdens stand-byperioden. Modulaire ventilatoropstellingen – met waaierverwijdering aan de voorkant en toegangspanelen zonder gereedschap – verminderen de gemiddelde hersteltijd met 30–50%, wat de systeembeschikbaarheid aanzienlijk verbetert op beperkte, moeilijk toegankelijke locaties.

Conformiteit met GB 50016-2014 en EN 12101-3: Belangrijkste veiligheids- en prestatievereisten voor ventilatieventilatoren

De Chinese nationale norm GB 50016-2014 en de Europese geharmoniseerde norm EN 12101-3 stellen strenge brandveiligheidseisen aan ondergrondse ventilatieventilatoren. Volgens GB 50016-2014 moeten rookafvoerventilatoren minstens 1,5 uur lang structurele integriteit en een gespecificeerde luchtstroom behouden bij 280 °C, met isolatie aan de motorkant en een noodstroomvoorziening als verplichte voorzieningen. EN 12101-3 classificeert ventilatoren in de categorieën F200, F300 en F400, waarbij geverifieerd continu bedrijf bij die respectieve temperaturen vereist is onder volledige ovenproeven—en waarbij steeds hogere drempels voor de totale ventilatorefficiëntie worden opgelegd per gebruiksklasse.

In de praktijk moeten conformerende ventilatoren een certificering van een derde partij hebben, afgegeven door een aangewezen instantie, zoals een CNAS-gecertificeerd laboratorium of een door de EU aangewezen testinstelling, en de behaalde F-klasse of de duur van de bestendigheid bij hoge temperaturen moeten op het typeplaatje worden vermeld. Beide normen stellen ook akoestische grenswaarden vast (meestal ≤85 dB(A) op 3 m) en drempelwaarden voor trillingsnelheid om structurele vermoeiing in sterk gewapende ondergrondse ruimten te voorkomen. Het selecteren van een gecertificeerde ventilator en de integratie ervan met brandkleppen zorgt voor effectieve rookafvoer, handhaaft toegankelijke ontsnappingsroutes en zorgt ervoor dat het gehele ventilatiesysteem voldoet aan nationale en grensoverschrijdende wettelijke vereisten.

Selectie van ventilatoren: prestaties afstemmen op beperkingen van ondergrondse ruimten

Balans tussen statische druk en luchtstroom in lange tunnels en diepe kelders

Het selecteren van een ventilatieventilator voor een afgesloten ondergrondse ruimte begint met het oplossen van een fundamentele spanning: voldoende luchtstroom leveren terwijl tegelijkertijd hoge systeemweerstand wordt overwonnen. Lange tunnels en diepe kelders veroorzaken aanzienlijke statische druk door hun geometrie, wrijving in de kanalen en obstakels. Een ventilator die uitsluitend op basis van maximale luchtstroom (CFM) wordt geselecteerd, presteert onvoldoende als deze niet in staat is om voldoende druk te genereren om lucht door kilometers aan tunnel of meerdere kelderverdiepingen te verplaatsen. De systeemkromme—die de benodigde druk in verhouding tot de stroomsnelheid weergeeft—moet exact snijden met de prestatiekromme van de ventilator op het gewenste bedrijfspunt, om efficiënte en stabiele werking te garanderen.

Een onjuiste keuze leidt snel tot problemen: een te kleine ventilator wordt een luchtstroomknelpunt; een te grote ventilator schakelt willekeurig, verspilt energie en veroorzaakt turbulente tocht. Een effectieve keuze begint met het berekenen van het totale drukverlies (in Pa) op basis van de tunnel lengte, dwarsdoorsnede, luchtdichtheid en oppervlakteruwheid—pas daarna kan de benodigde luchtstroom (bepaald door bezettingsdichtheid of uitlaatverdundingsbehoeften) worden afgestemd op een ventilator die die CFM levert bij die specifieke druk . Belangrijke prestatievariabelen zijn:

Hoogrendement axiale ventilatoren presteren uitstekend in scenario’s met lage weerstand en hoge luchtdebieten—zeldzaam in diepe kelders. Voor hoge statische druk leveren centrifugale ventilatoren—vooral modellen met achterwaarts gebogen bladen—steilere drukcurven en superieure efficiëntie op het ontwerppunt. De uiteindelijke keuze is een doordachte afweging: ervoor zorgen dat de ventilator ‘ademt’ met de ruimte, niet tegen de ruimte in.

EC versus inductiemotoren: energie-efficiëntie, regelprecisie en levenscycluskosten van ventilatieventilatoren

De motor bepaalt de operationele intelligentie en de langetermijnwaarde van een ventilatieventilator. Traditionele AC-inductiemotoren bieden een lage initiële kosten en mechanische eenvoud, maar vertonen sterke efficiëntieverliezen bij gedeeltelijke belasting en vereisen externe variabele-frequentieregelaars (VFD’s) voor snelheidsregeling, wat leidt tot meer complexiteit, groter ruimtegebruik en energieverlies. Elektronisch commuterede (EC) motoren integreren de motor, de VFD en de rotor met permanente magneten, waardoor nauwkeurige, variabele-snelheidsregeling direct vanaf een 0–10 V-sensorsignaal mogelijk is, terwijl een efficiëntie van tot 90% wordt behouden over een breed werkingsbereik.

Het economisch voordeel wordt duidelijk bij het beoordelen van ondergrondse bedrijfsprofielen. Ventilatiesystemen voor continu gebruik realiseren aanzienlijke energiebesparingen dankzij de vlakke efficiëntiecurve van EC-motoren—vooral in vergelijking met inductiemotoren, waarvan de prestaties sterk afnemen onder 50% belasting. De precisie van EC-motoren voorkomt ook overventilatie, een veelvoorkomende vorm van verspilling waarbij inductieventilatoren op vaste volledige snelheid draaien vanwege het ontbreken van kosteneffectieve alternatieven. Een vergelijkende levenscyclusanalyse toont het volgende:

Voor toepassingen met beperkte budgetten en constante volumestromen blijven asynchrone motoren een haalbare optie. Maar voor elke ruimte waarbij de luchtverversing op vraag moet worden geregeld—zoals CO₂-geactiveerde luchtstroming in parkeergarages of temperatuurafhankelijke regeling in tunnels—levert een EC-motor technisch superieure prestaties en een sterker economisch argument, waardoor het systeem klaar is voor dynamische regelvereisten in de toekomst.

Strategische volledige configuratie: integratie, redundantie en toekomstbestendigheid

Voorbij dimensionering: coördinatie van ventilatoren, kleppen, regelsystemen en stroomback-up als één geïntegreerd ventilatiesysteem

Het selecteren van de juiste ventilatieventilator is slechts de eerste stap; echte prestaties ontstaan door systeemniveau-coördinatie. In ondergrondse omgevingen moeten ventilatoren dynamisch samenwerken met kleppen, sensoren en noodstroomvoorzieningen om veilige omstandigheden te handhaven. Een ventilator die in isolatie op piekrendement werkt, kan tot 30% van zijn luchtdebiet verliezen door slechte coördinatie van kleppen—een veelvoorkomende fout bij renovaties. Het regelsysteem fungeert als het brein: het past de ventilatorsnelheid in real time aan op basis van signalen van CO₂-, temperatuur- en rookmelders. Volgens EN 12101-3 moet het gehele systeem—including brandkleppen en rookafvoerventilatoren—binnen 60 seconden na alarmactivering functioneren als één gecertificeerde eenheid. Ook de integratie van de noodstroomvoorziening is even kritisch: het motorbesturingscentrum moet naadloos overschakelen naar een speciale noodgeleiding, met een herstartvertraging van minder dan 10 seconden—een vereiste die tijdens de inbedrijfstelling wordt gevalideerd. Door de ventilator niet als een afzonderlijk onderdeel, maar als onderdeel van een zorgvuldig gechoreografeerde installatie te beschouwen, worden gevaarlijke drukonbalansen voorkomen en wordt veerkracht gegarandeerd wanneer dat het meest telt.

Case-inzicht: Retrofit van lijn 14 van de Shanghai Metro — lessen op het gebied van schaalbare en onderhoudbare ventilatieventilatorimplementatie

De verbetering van de tunnelventilatie op lijn 14 van de Shanghai Metro toont aan hoe een geïntegreerde denkwijze de levenscycluskosten verlaagt. Omdat bestaande axiale ventilatoren ouder worden en de voorschriften voor rookbeheersing strenger worden, kozen ingenieurs niet voor eenvoudige capaciteitsverhogingen. In plaats daarvan modulariseerden zij de ventilatieopstelling met behulp van gestandaardiseerde behuizingen—waardoor toekomstige capaciteitsverhogingen mogelijk zijn door extra waaiertrappen toe te voegen, zonder structurele wijzigingen (een strategie die de tijd voor toekomstige upgrades met ongeveer 40% verkort). De toegankelijkheid voor onderhoud stond centraal: ventilatorsets werden gemonteerd op schuifrails en voorzien van snelle-aansluiting luchtkanalen, waardoor de stilstandtijd bij motorvervanging daalde van 12 uur naar minder dan 4. Het regelsysteem omvatte gateways met open protocollen om bestaande CO₂-sensoren en nieuwe lineaire warmtedetectoren te integreren—wat aantoont dat achterwaartse compatibiliteit en toekomstgerichte flexibiliteit naast elkaar kunnen bestaan. Deze renovatie bevestigde dat schaalbare, onderhoudbare ventilatorimplementatie afhangt van vooraf geplande mechanische toegang, interoperabiliteit van regelsystemen en modulariteit van accessoires—en niet alleen van de specificaties van de ventilatoren zelf.

Veelgestelde vragen

Wat zijn de belangrijkste milieukerken voor ondergrondse ventilatieventilatoren?

Ondergrondse ruimten hebben doorgaans een hoge luchtvochtigheid, wat corrosie en schade aan de elektrische isolatie van ventilatieventilatoren kan veroorzaken. Beperkte toegankelijkheid maakt onderhoud ook complexer, waardoor robuuste en eenvoudig onderhoudbare ontwerpen essentieel zijn.

Hoe beïnvloeden GB 50016-2014 en EN 12101-3 de keuze van ventilatoren?

Beide normen stellen kritieke veiligheids- en prestatievereisten op, zoals het handhaven van ventilatorbedrijf bij hoge temperaturen tijdens brandgebeurtenissen en het voldoen aan akoestische en trillingslimieten. Ventilatoren moeten ook worden gecertificeerd door een onafhankelijke derde partij om aan deze eisen te voldoen.

Wat bepaalt de juiste ventilator voor lange tunnels of diepe kelders?

De gekozen ventilator moet aansluiten op de systeemkarakteristiek, zodat hij het vereiste luchtvolumedebiet kan leveren terwijl hij de statische druk overwint. Belangrijke overwegingen zijn onder meer de systeemweerstand, het vereiste luchtvolumedebiet en het bedrijfsgeruis.

Waarom worden EC-motoren verkozen boven AC-inductiemotoren?

EC-motoren bieden een superieure efficiëntie, vooral bij gedeeltelijke belasting, en zijn uitgerust met geïntegreerde snelheidsregelingen die de installatie vereenvoudigen. Hoewel de initiële kosten hoger zijn, compenseren de langetermijnenergiebesparingen en de nauwkeurigheid van de regeling vaak het prijsverschil.

Wat is een volledige configuratie in ventilatiesystemen?

Een volledige configuratie omvat de integratie van ventilatoren, kleppen, regelsystemen en stroomback-upsystemen om samen als één geheel te functioneren. Dit zorgt voor een efficiënte luchtstroom, naleving van veiligheidsvoorschriften en veerkracht tijdens noodsituaties.
