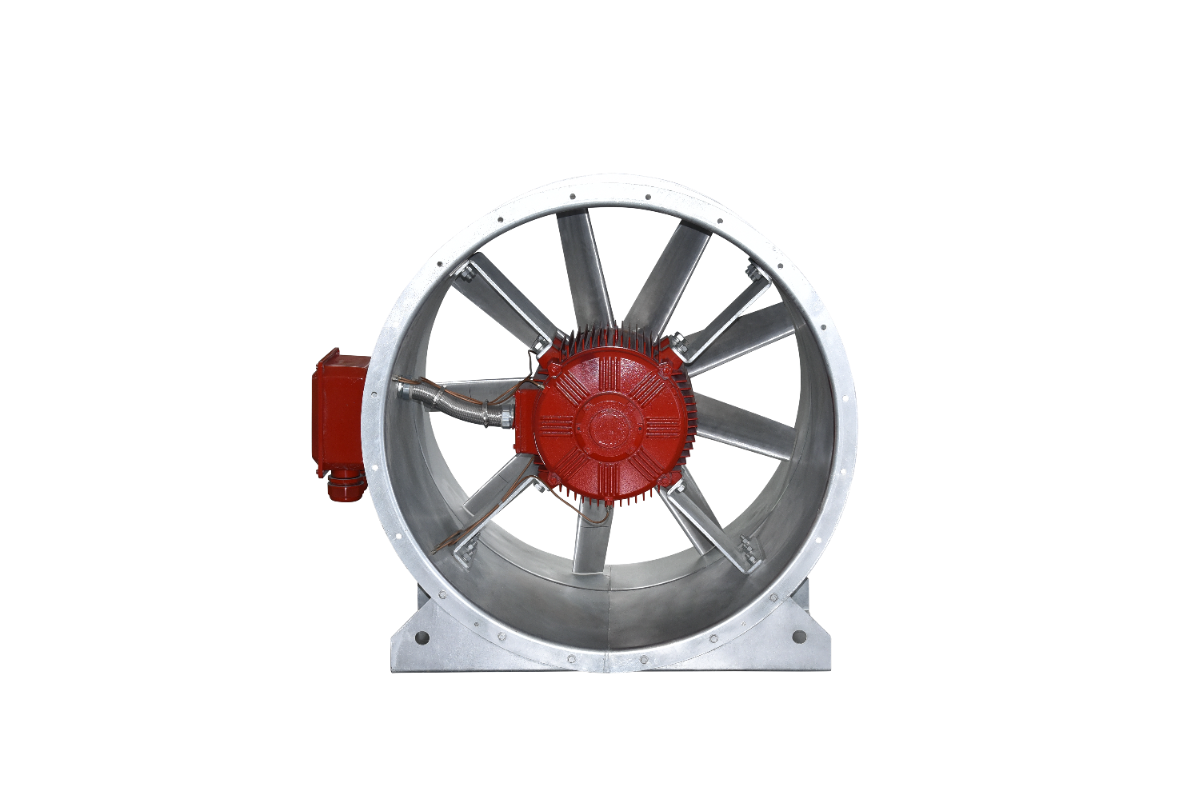

Ang pinabuting istruktura ng bilao ay nagpataas ng daloy ng hangin ng vortex fan.

Bakit ang Heometriya ng Bilao ang Nagtatakda ng Kahusayan ng Vortex Fan sa Aerodynamics

Ang kahusayan sa aerodynamic ng isang vortex fan ay pangunahing nakasalalay sa hugis ng mga blade nito, dahil ang anyo at kontur ng mga blade ang direktang kontrol sa paraan kung paano pinapabilis at dinidirekta ang hangin. Sa karaniwang patag at pantay na lapad na mga blade, ang paghihiwalay ng daloy at pagbuo ng tip vortex ang pangunahing sanhi ng pagkawala ng enerhiya. Ang mga pabaligtad na pressure gradient ang nagdudulot ng pagkakahiwalay ng boundary layer—lalo na malapit sa dulo ng blade—samantalang ang pagkakaiba ng presyon sa pagitan ng pressure side at suction side ng blade ay bumubuo ng malakas na tip vortex. Ito ay nagpapabaya ng kinetic energy at nagpapagulo sa matatag at coherent na daloy ng hangin na mahalaga sa pagganap ng vortex fan.

Paano Pinapamahalaan ng Curved Leading Edges at Radial Taper ang Pressure Gradients

Ang mga advanced na geometry ng blade ay nababawasan ang mga pagkawala na ito sa pamamagitan ng mga curved na leading edge at radial taper. Ang isang curved na leading edge ay nagpapagaan sa unang impact ng papasok na hangin, pinapaganda ang pagtaas ng presyon, at hinahadlangan ang boundary-layer separation sa mas malawak na saklaw ng operasyon. Ang radial taper—kung saan ang chord length ay bumababa mula sa root patungo sa tip—ay nagbabalangkas muli ng aerodynamic loading nang mas pantay sa buong span. Ito ay nababawasan ang pressure differential malapit sa tip, kaya nagiging mahina ang tip vortex at bumababa ang induced drag. Kasama-sama, ang mga katangitanging ito ay nagpapahintulot sa fan na i-convert ang rotational energy sa directed airflow nang may mas mataas na kahusayan at mas kaunti ang turbulence.

Mga Advanced na Blade Profile: Swept, Asymmetric, at Tapered na Disenyo para sa Vortex Fan Performance

Mga Limitasyon sa Stall ng Mga Patag at Uniform-Chord na Blade sa Mababang Tip-Speed Ratio

Ang mga patag at pantay na haba ng palikpik ay nagkakaroon ng maagang pag-stall sa mababang ratio ng bilis ng dulo dahil sa paghihiwalay ng daloy sa ibabaw na may suction. Ito ay nakakaagaw sa pagbuo ng vortex core, na nagdudulot ng hindi pantay na distribusyon ng presyon at pagbaba ng kahusayan ng mass flow hanggang sa 19% kumpara sa mga advanced na profile. Ang biglang paghihiwalay ay nagdudulot din ng mga turbulent na eddy na sumisira sa pangunahing mekanismo ng pagpapabilis ng hangin ng bilyon.

Mga Estratehiya sa Paglipat ng Camber at Pagpapalami sa Dulo upang Supilin ang mga Kawalan Dahil sa Sekondaryang Daloy

Pangunahing pagbabago sa camber—paglipat ng pinakamataas na kapal at kurba patungo sa sentro—kasama ang estratehikong pagpapahina sa dulo upang labanan ang mga nawawalang enerhiya dahil sa sekondaryong daloy. Ang pagpapahina ng bilauk patungo sa dulo (kung saan umuusbong ang pinakamataas na bilis ng pag-ikot) ay nagpapanatili ng balanse sa aerodynamic loading at pumipigil sa mga tip leakage vortices, na maaaring magwaste ng 15–31% ng kinetic energy sa karaniwang disenyo. Ang asymmetric camber ay nagpapalakas pa ng pagkakatibay ng vortex core sa pamamagitan ng pagre-reorient ng pressure gradients paitaas, na nagpapababa ng ing noise ng 4–7 dBA. Ang kontroladong mga pag-aaral ay nagpapakita na ang tapered at asymmetric na konpigurasyon ay nakakakuha ng 12–17% na mas mataas na static pressure recovery kumpara sa baseline na geometries.

Optimal na Pagpapahusay ng Pitch sa Buong Habang ng Bilauk para sa Estable na Pagbuo ng Vortex Core

Ang pare-parehong daloy ng hangin at kahusayan sa enerhiya sa mga vortex fan ay nakasalalay sa eksaktong distribusyon ng pitch sa buong habang ng bilauk. Ang maling mga anggulo—lalo na malapit sa sentro o sa dulo—ay sumisira sa pagbuo ng vortex core, na nag-trigger ng turbulence at hindi pantay na distribusyon ng presyon na nagwawaste ng kinetic energy.

Hindi Linear na Epekto ng Sobrang Pag-ikot sa Pagbawas ng Swirl at Pagbangon ng Static Pressure

Ang labis na anggulo ng pitch sa dulo—na higit sa 35°—ay nagdudulot ng hindi linear na parusa: ang pagbawas ng swirl ay pabilisin ng 42% kumpara sa mga optimisadong profile ( Journal of Turbomachinery , 2023 ), na nagdudulot ng maagang pagkasira ng rotational energy bago ito ma-convert sa kapaki-pakinabang na static pressure. Ang mga kahihinatnan ay kinabibilangan ng nadagdagang paghihiwalay sa suction side, hanggang 28% na mas mataas na pagkasira ng turbulent kinetic energy, at isang pagbaba ng 0.15–0.3 na yunit sa coefficient ng static pressure recovery. Samantala, ang kulang sa pitch sa ilalim ng 20° ay nabigo sa pagpapasa ng sapat na angular momentum, na nagreresulta sa mahinang pagbuo ng vortex at di-sapat na pag-unlad ng presyon.

Ang Adaptive Pitch Zoning (Root–Mid–Tip) ay Nagbibigay ng 17% na Mas Mataas na Mass Flow sa Vortex Fans

Pagsasagawa ng progressive pitch zoning—22°–25° sa ugat, 28°–32° sa dulo—upang i-align ang pagkarga ng bilade sa lokal na bilis ng daloy, na panatilihin ang optimal na angle-of-attack sa lahat ng kondisyon ng operasyon. Ito ay nagpapababa ng mga lokal na stall cell at nagpapalakas ng coherence ng vortex. Ang pagsusulit ay nagpapatunay na ang adaptive zoning ay nagpapataas ng mass flow ng 17% kumpara sa mga disenyo na may uniform pitch sa parehong RPM, dahil sa patuloy na axial velocity ng vortex core (+15%), 31% na pagbaba sa tip leakage vortices, at mapabuting diffusion efficiency sa volute. Ang resulta ay ang target na airflow sa mas mababang bilis—na nagpapababa ng paggamit ng enerhiya ng 12–18% sa mga komersyal na ventilation system.

Mga Inobasyon sa Konpigurasyon ng Dulo na Nagpapababa ng Leakage at Nagpapataas ng Airflow ng Vortex Fan

Mga Forward-Swept Tips na may Rounded Fillets na Nagpapababa ng Tip Leakage ng 31%

Ang mga dulo na paharap na kumikilos kasama ang mga bilog na fillet sa interface ng shroud ay sumisupress ng mga vorteks na naghihiwalay sa dulo—ang pangunahing pinagmumulan ng aerodynamic na pagkawala sa mga vortex fan. Ang concave sweep ay nagpapaliban ng paghihiwalay ng daloy sa leading edge, habang ang fillet ay pinalalambot ang mga sekondaryong pagkagambalang daloy sa junction ng blade at shroud. Ang konpigurasyong ito ay binabawasan ang tip leakage flow ng 31% kumpara sa mga tuwid na dulo, na nagbibigay ng mas mataas na mass flow, mapabuti ang static pressure recovery, at mas mababang ingay—nang hindi dinadagdagan ang structural complexity.

FAQ: Pag-unawa sa Aerodynamic Efficiency ng Vortex Fan

Bakit mahalaga ang geometry ng blade para sa efficiency ng vortex fan?

Ang geometry ng blade ang nagtatakda kung paano mapapabilis at i-didirek ang hangin. Ang mga blade na maayos na idinisenyo ay nababawasan ang flow separation, binabawasan ang pagbuo ng tip vortex, at ino-optimize ang conversion ng enerhiya, na nagreresulta sa mas mataas na aerodynamic efficiency.

Ano ang papel ng mga curved leading edges sa daloy ng hangin?

Ang mga curved na leading edges ay pino ang pressure rise at hinahadlangan ang boundary-layer separation, na nagpapalawak ng operating range at binabawasan ang energy losses para sa mas epektibong performance ng fan.

Paano nakaaapekto ang mga pag-adjust sa pitch sa performance ng vortex fan?

Ang tumpak na pitch distribution sa buong haba ng blade ay tumutulong na mapanatili ang pare-parehong airflow, miniminalize ang turbulent losses, at pinalalakas ang stability ng vortex core, kaya’t nadadagdagan ang energy efficiency.

Ano ang mga benepisyo ng forward-swept tips?

Ang forward-swept tips na may rounded fillets ay binabawasan ang tip leakage vortices, nagpapataas ng mass flow, nagpapabuti ng static pressure recovery, at binababa ang noise nang hindi nagdaragdag ng structural complexity.
