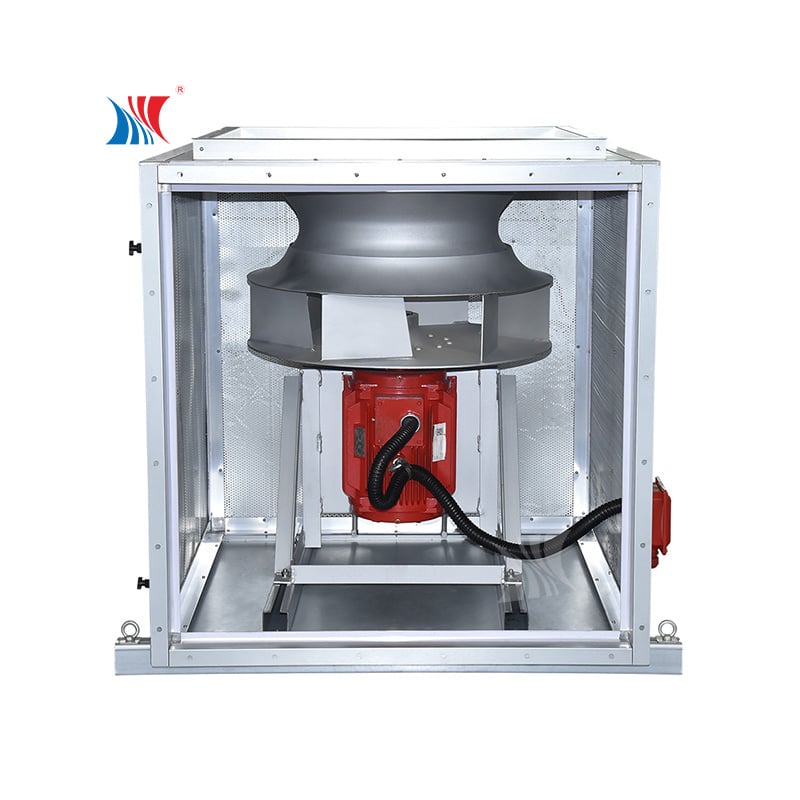

Endüstriyel santrifüj fanlar için B2B özelleştirme süreci.

Standart Fan Özellikleri Gerçek Sistemle Uyuşmadığında

Standart santrifüj fanlar, genel havalandırma, hava işleme ve diğer rutin uygulamalar için sıklıkla pratik bir seçimdir. Ancak bir katalogtan seçilen fan, anormal dirençli, aşındırıcı gazlar içeren, yüksek sıcaklıklı, değişken işletme koşullarına sahip veya katı güvenilirlik gereksinimleri olan bir proses sistemine uygulandığında sorunlar ortaya çıkabilir. Sorun, standart bir santrifüj fanın kötü tasarlanmış olması gerekmez. Daha çok, seçilen fanın çalışması gereken sistemle tam olarak uyumlu olmamasıdır.

Endüstriyel havalandırma sistemleri nadiren tek bir tam olarak sabit çalışma noktasında çalışır. Filtreler tıkanır, damperler ayarlanır, kanal sistemi konfigürasyonları değişir, süreç koşulları değişir ve aşağı akışta bağlı ekipmanlar ek basınç kaybı yaratabilir. Bu değişiklikler, fan seçimi sırasında orijinal olarak dikkate alınan koşuldan farklı bir çalışma noktasına geçişi sağlayabilir. Bu nedenle bir santrifüj fan, yalnızca hava debisi değil, tam sistem direnç eğrisi karşılaştırılarak değerlendirilmelidir.

Fan performansı genellikle hava debisi, basınç, devir sayısı, güç ve verim arasındaki ilişkiler aracılığıyla tanımlanır. ANSI/AMCA Standard 210-25 / ASHRAE 51-25, bu aerodinamik performans özelliklerini belirlemek için standartlaştırılmış laboratuvar yöntemleri sunar. Bu, önemli bir mühendislik ilkesini pekiştirir: Fan seçimi, tek bir nominal hava debisi rakamına dayandırılmamalı, tanımlanmış test koşullarına ve sistem gereksinimlerine dayandırılmalıdır.

Değişken frekanslı sürücüler, özellikle hava akışı talebinin süreç boyunca değiştiği durumlarda değerli işletme esnekliği sağlayabilir. Ancak bir VFD, yanlış seçilmiş bir fanı, uygun olmayan bir çark geometrisini veya sistem direncinin yanlış tahmin edilmesini düzeltmez. Fan, motor, sürücü ve kanal sistemi tek bir işletme sistemi olarak değerlendirilmelidir.

Neden Sistem Direnci ve Çalışma Aralığı Önemlidir

Bir santrifüj fan, performans eğrisinin bağlı olduğu sistemin direnç eğrisiyle kesiştiği noktada bir çalışma noktası elde eder. Sistem direnci değişirse çalışma noktası da değişir. Bu nedenle, devreye alınma sırasında iyi çalışan bir fan, filtreler kirledikten sonra veya süreç ekipmanları değiştirildikten sonra farklı davranabilir.

Endüstriyel uygulamalar için mühendisler, normal işletme noktasını, beklenen minimum ve maksimum debi koşullarıyla birlikte değerlendirmelidir. Sadece tek bir noktada çalışan bir tasarım, süreç değiştiğinde sınırlı esneklik sağlayabilir. Ayrıca fan, tasarlandığı verimlilik aralığının dışında sürekli çalıştırılıyorsa gereksiz enerji tüketimi de yaratabilir.

Çözüm her zaman daha büyük bir fan seçmek değildir. Aşırı boyutlandırma, gereksiz motor kapasitesi, daraltma kayıpları, daha yüksek başlangıç maliyeti ve azaltılmış debide verimsiz çalışma gibi kendi sorunlarını da beraberinde getirebilir. Bunun yerine doğru mühendislikle yapılan bir seçim, gerekli hava debisini, statik basıncı, hava yoğunluğunu, sıcaklığı, gaz bileşimini, işletme hızını, motor gücünü ve beklenen işletme aralığını dikkate alır.

Bu yaklaşım, direncin işletme sırasında değişebileceği toz toplama sistemleri, proses egzozu, yanma havası, duman emişi ve diğer endüstriyel uygulamalar için özellikle önemlidir. Amacımız, tek bir ideal koşula göre tasarımı optimize etmek yerine, beklenen aralık boyunca kararlı ve pratik kalan bir fan seçmektir.

Korozif veya kirli hava ile malzeme seçimi kritik hâle gelir

Malzeme seçimi, genel amaçlı havalandırma ile endüstriyel proses fanları arasındaki en büyük farklardan biridir. Hava akışında korozif gazlar, nem, kimyasal buharlar, tuz, toz veya diğer agresif kirleticiler bulunuyorsa, çark ve gövde malzemeleri gerçek işletme ortamına göre değerlendirilmelidir.

Karbon çelik bir fan, nispeten temiz hava için uygun olabilir; ancak bu, her endüstriyel egzoz uygulaması için uygun olduğu anlamına gelmez. Korozyon, malzeme kalınlığını azaltabilir, pervane yüzeylerine zarar verebilir, dengeyi etkileyebilir ve sonunda mekanik bütünlüğü tehlikeye atabilir. Yüzey kaplamaları, seçilen ortamlarda faydalı koruma sağlayabilir; ancak kaplama performansı, alt tabaka, kimyasal maruziyet, sıcaklık, yüzey hazırlığı ve uygulama yöntemi gibi faktörlere bağlıdır.

Bir endüstriyel fanın teknik özellikleri, dolayısıyla malzemelerin seçilmesinden önce hava bileşimi ve işletme koşulları belirlenmelidir. İlgili bilgiler arasında gaz konsantrasyonu, nem oranı, sıcaklık, partikül içeriği, beklenen maruziyet süresi ve yoğuşma oluşup oluşmayacağı yer alabilir.

Uygulamaya bağlı olarak mühendisler kaplamalı karbon çeliği, paslanmaz çelik, alüminyum veya daha özel alaşımları değerlendirebilir. Evrensel bir "en iyi" malzeme yoktur. Doğru seçim, korozyon direncine, sıcaklık dayanımına, mekanik dayanıma, imalat gereksinimlerine ve toplam proje maliyetine bağlıdır.

Bu ilke miller, yataklar, contalar, bağlantı elemanları ve diğer bileşenler için de geçerlidir. Aynı ortama maruz kalan diğer bileşenleri korunmadan bırakırken korozyona dayanıklı bir pervane seçmek, gerçek anlamda uygulamaya özel bir çözüm oluşturmaz.

Verimlilik, Gerçek İşletme Döngüsü Boyunca Değerlendirilmelidir

Fan verimliliği genellikle tek bir sayıymış gibi tartışılmakla birlikte, endüstriyel sistemler hizmet ömürleri boyunca tam olarak tek bir koşulda çalışmazlar. Bir süreç üretim aşamalarına göre farklı hava debileri gerektirebilir; buna karşılık bir havalandırma sistemi basınç, sıcaklık veya süreç kontrol sinyallerine tepki verebilir.

Bu, işletme aralığını önemli kılar. Bir fan yalnızca tasarım noktasında değil, aynı zamanda beklenen minimum ve maksimum işletme koşullarında da değerlendirilmelidir. Kanat konfigürasyonu, çark çapı, devir sayısı, gövde geometrisi ve motor seçimi, ortaya çıkan performansı etkileyebilir.

Geriye eğimli, hava kanadı ve radyal tasarımların her birinin farklı özellikleri vardır ve farklı uygulamalara uygundur. Doğru seçim, gerekli basınç, partikül yükü, sıcaklık, verim hedefi, bakım ortamı ve diğer proje koşullarına bağlıdır.

Değişken hız kontrolü, sistemle doğru şekilde entegre edildiğinde kontrol edilebilirliği artırabilir. Fan hızının azaltılması, hava debisini ve basıncı düşürebilir; ancak kullanılabilir işletme aralığı, üreticinin önerdiği performans aralığının içinde kalmaya devam etmelidir. Motor seçimi yapılırken, fazladan güvenlik payı olarak aşırı kapasite eklemek yerine, gerçek güç gereksinimi dikkate alınmalıdır.

Enerji verimliliğinin önemli olduğu projeler için alıcılar, tanınan test prosedürlerine dayalı fan performans verileri talep edebilir. AMCA, Fan Enerji Endeksi hesaplaması için ANSI/AMCA 208 ve fan enerji verimliliği sınıflandırması için ANSI/AMCA 205 standartlarını belirtir; bu da fan verimliliğini değerlendirmek için ek araçlar sağlar.

Gürültü ve Titreşim, Sistem Düzeyinde Bir Yaklaşım Gerektirir

Endüstriyel fan gürültüsü, sadece kanat tasarımına bakılarak doğru bir şekilde değerlendirilemez. Ses seviyeleri, fan boyutuna, devir sayısına, hava debisine, basınca, montaj düzenine, giriş ve çıkış koşullarına ve çevre sisteminin akustik özelliklerine bağlıdır.

Bu nedenle, "bu kanat tasarımı her zaman belirli bir dBA seviyesi üretir" gibi ifadeler dikkatle ele alınmalıdır. Anlamlı bir akustik spesifikasyon, test yöntemini, ölçüm konumunu, çalışma koşulunu ve belirtilen değerin ses gücü mü yoksa ses basıncı mı olduğunu tanımlamalıdır.

AMCA, fan ses testleri için özel standartlar sağlar; bunlara ANSI/AMCA Standart 300 ve ilgili derecelendirme prosedürleri dahildir. Sertifikasyon çerçevesi ayrıca aerodinamik performans testlerini ses-performans testlerinden ayırır.

Mekanik titreşim de benzer dikkat gerektirir. Kötü dengeleme, hizalama hatası, yetersiz temeller, rezonans, rulman sorunları veya uygun olmayan işletme koşulları tümü titreşime neden olabilir. Bu nedenle fan dengeleme ve titreşim gereksinimleri, yalnızca bakım meselesi olarak değil, tasarım aşamasında belirlenmelidir.

Kurulum türüne bağlı olarak, mühendislik paketi titreşim yalıtımı, esnek bağlantılar, akustik tedbirler, susturucular veya yapısal değişiklikler içerebilir. Bu önlemler, genel aksesuarlar olarak değil, gürültü veya titreşimin gerçek kaynağında göre seçilmelidir.

Tehlikeli Alanlar, Uygulamaya Özel Güvenlik Mühendisliği Gerektirir

Yanıcı gazlar, buharlar veya yanıcı toz içeren ortamlarda kullanılan vantilatörler, mekanik tasarım ile elektriksel güvenlik gereksinimleri arasında dikkatli bir koordinasyon gerektirir. Doğru yaklaşım, tehlikeli alan sınıflandırması ve işlenen malzemenin özelliklerinden başlamaktır.

Kıvılcım dirençli yapı belirli uygulamalar için uygun olabilir; ancak "patlama-proof vantilatör" tek başına yeterli bir teknik spesifikasyon değildir. Vantilatörün hava akışı bileşenleri, açıklıkları, rulmanları, tahrik düzeni, motoru ve elektrik ekipmanı her biri farklı gereksinimlere sahip olabilir.

Uygun yapı, ilgili proje standartlarına ve yerel mevzuata göre belirlenmelidir. Amerika Birleşik Devletleri’nde bu, Ulusal Elektrik Kodu kapsamında sınıflandırılmış alanlarla ilişkili gereksinimleri içerebilir; uluslararası projeler ise farklı tehlikeli alan sınıflandırma sistemlerini izleyebilir.

Bu ayrım önemlidir çünkü mekanik kıvılcım direnci ile elektriksel patlayıcı ortam sertifikasyonu aynı şey değildir. Bu nedenle bir fan tedarikçisi, bir tasarım önermeden önce patlayıcı ortamın, gaz veya toz sınıflandırmasının, sıcaklık sınıfının, süreç ortamının ve montaj gereksinimlerinin bilgilerini talep etmelidir.

Elektrostatik birikimi bir risk oluşturuyorsa topraklama ve statik kontrol önlemleri de ilgili olabilir. Ancak bu özellikler, her patlayıcı uygulama için evrensel gereksinimler olarak değil, gerçek süreç ve uygulanabilir güvenlik değerlendirmesine dayalı olarak belirtilmelidir.

Yüksek Sıcaklık Uygulamaları Isıya Dayanıklı Malzemelerden Daha Fazlasını Gerektirir

Yüksek sıcaklıklı endüstriyel fan uygulamaları, aynı anda birkaç mühendislik zorluğunu beraberinde getirir. Hava sıcaklığının artması hava yoğunluğunu değiştirir ve hacimsel debi, basınç ile fan gücü arasındaki ilişkiyi etkileyebilir. Yüksek sıcaklıklarda termal genleşme ayrıca boşlukları, mil hizalamasını, yatak koşullarını ve pervane geometrisini de etkileyebilir.

Bu nedenle uygun tasarım, gerçek sıcaklık aralığına ve belirtilen sıcaklığın sürekli mi, ara sıra mı yoksa bir süreç bozulması durumuyla mı ilişkili olduğuna bağlıdır. Fırın egzozu, fırın havalandırması, termal işlem ve sıcak gaz tahribatı farklı mühendislik yaklaşımları gerektirebilir.

Malzeme seçimi, sıcaklık, korozyon, mekanik yük ve beklenen kullanım ömrü dikkate alınarak yapılmalıdır. Bazı uygulamalarda paslanmaz çelikler veya nikel bazlı alaşımlar uygun olabilir; diğerlerinde ise uygun koruma ile donatılmış özel olarak tasarlanmış bir karbon çelik ya da düşük alaşımlı çelik yeterli olabilir. Doğru malzeme yalnızca sıcaklığa dayalı olarak seçilemez.

Yatak düzenlemeleri de gözden geçirilmelidir. Şaft ve yatak muhafazasına iletilen sıcaklığa bağlı olarak mühendisler, şaft uzantıları, ısı kalkanları, özel yağlama düzenlemeleri veya diğer soğutma önlemleri kullanabilir. Rotor dengesi ve termal genleşme payları da eşit derecede önemlidir çünkü ortam koşullarında doğru çalışan bir rotor, işletme sıcaklığına ulaştıktan sonra farklı davranabilir.

Uzmanlaşmış Bir Fan Üreticisinin Sağlaması Gerekenler

Talep edilen endüstriyel projeler için özel bir merkezkaç fan üreticisinin değeri, yalnızca daha büyük bir fan üretebilmesi değildir. Daha önemli yetenek, süreç gereksinimlerini uygulanabilir bir mekanik tasarıma dönüştürme yeteneğidir.

Mühendislik süreci, uygulama verileriyle başlamalıdır. Bu genellikle hava debisi, basınç, sıcaklık, gaz bileşimi, rakım, partikül yükü, çalışma saati, montaj düzeni, motor gereksinimleri ve geçerli güvenlik standartları gibi unsurları içerir.

Üretici, ardından fan tipini, çark geometrisini, gövde konfigürasyonunu, malzemeleri, mil düzenini, yatakları, contaları, motoru ve hız kontrol gereksinimlerini değerlendirebilir. Uygun şekilde geliştirilmiş bir performans eğrisi, hava debisi ile basınç arasındaki beklenen ilişkiyi göstermeli ve amaçlanan çalışma bölgesini belirtmelidir.

Testlerin yapılması gerekiyorsa, uygulanacak standart testlere başlamadan önce belirlenmelidir. ANSI/AMCA 210-25 / ASHRAE 51-25, aerodinamik fan performansı için standartlaştırılmış laboratuvar yöntemleri sunar; AMCA ayrıca ses performansı için ayrı prosedürler ve sertifikasyon programları da yürütür.

Ayrıca test etme ile sertifikalandırma arasındaki ayrımı netleştirmek de önemlidir. AMCA, laboratuvar akreditasyonu ile Sertifikalı Değerlendirme Programı’nın ayrı programlar olduğunu açıklar; bu nedenle bir proje spesifikasyonu, akredite bir laboratuvarda test yapılmasını mı, sertifikalı ürün değerlendirmelerini mi yoksa her ikisini mi gerektirdiğini açıkça belirtmelidir.

Fan Seçiminden Uzun Vadeli Güvenilirliğe

En güçlü endüstriyel fan projeleri genellikle fan seçimini bağımsız bir ekipman satın alımı olarak değil, tam hava işleme sisteminin bir parçası olarak ele alır. Güvenilir bir tasarım, süreç koşullarını, sistem direncini, çalışma aralığını, malzemeleri, motoru, kontrol sistemlerini, montaj ve bakım gereksinimlerini birlikte değerlendirir.

Alıcılar için yararlı bir teknik özellik, dolayısıyla yalnızca "CFM ve statik basınç" ifadelerini aşmalıdır. Gerçekten işlenen ortamı, sıcaklığı, basınç koşullarını, çalışma aralığını, aşındırıcı veya partikül etkisini, tehlikeli bölge gereksinimlerini, gürültü sınırlarını, montaj koşullarını ve beklenen çalışma döngüsünü tanımlamalıdır.

Bu bilgiler, üreticinin bir katalog numarasını sadece eşleme yerine, uygun bir santrifüj fan önermesi için yeterli teknik bağlam sağlar.

Uzman bir üretici ayrıca performans doğrulaması, fabrika denetimi, dengelenme, belgelendirme, devreye alma desteği ve yedek parça planlaması gibi değer katma hizmetleri sunabilir. Bu hizmetler, fanın plansız duruşların üretim üzerinde etkisi olabilecek kritik bir süreç parçası olduğu durumlarda özellikle faydalı hale gelir.

Amaç, her endüstriyel fanı son derece özelleştirmek değildir. Amaç, güvenilirlik ve performansı gerçekten etkileyen unsurları özelleştirmektir. Hava debisi, basınç, malzemeler, sıcaklık, çalışma aralığı, kontrol sistemleri ve güvenlik gereksinimleri doğru şekilde eşleştirildiğinde, ortaya çıkan santrifüj fan, belirlenen kullanım ömrü boyunca tahmin edilebilir bir şekilde çalışmayı daha olası hale getirir.

Sıkça Sorulan Sorular

Neden standart bir santrifüj fan, bir endüstriyel sistemde kötü performans gösterebilir?

Standart bir santrifüj fan, seçilen çalışma noktası gerçek sistem direnci, hava koşulları veya çalışma döngüsüyle uyumlu olmadığında kötü performans gösterebilir. Filtrelerde, damperlerde, kanallarda ve süreç ekipmanlarında meydana gelen değişiklikler, kurulumdan sonra çalışma noktasını kaydırabilir.

Bir endüstriyel santrifüj fan seçimi için hangi bilgiler gerekir?

Önemli bilgiler genellikle gerekli hava debisi, statik veya toplam basınç, hava veya gaz sıcaklığı, yoğunluk, bileşim, partikül yükü, çalışma aralığı, montaj koşulları, motor gereksinimleri ve uygulanabilir güvenlik standartlarını içerir.

Bir VFD (değişken frekanslı sürücü), yanlış seçilmiş bir fanı çözer mi?

Gerekmez. Bir VFD hız kontrolü sağlar ve değişken talep sistemleri için faydalı olabilir; ancak doğru fan seçimi veya sistem direnci analizini yerine koymaz. Fan ve sürücü, amaçlanan çalışma aralığı boyunca birlikte değerlendirilmelidir.

Korozif gazlar için malzeme seçimi nasıl yapılmalıdır?

Malzeme seçimi, gerçek gaz bileşimi, konsantrasyonu, sıcaklığı, nem oranı, yoğuşma potansiyeli ve beklenen maruziyet sürelerine dayanmalıdır. Çark, gövde, mil, conta ve bağlantı elemanları, tam bir sistem olarak incelenmelidir.

Santrifüj fan performans testleri için hangi standartlar kullanılabilir?

ANSI/AMCA 210-25 / ASHRAE 51-25, hava akımı, basınç, güç ve verim dahil olmak üzere fanların aerodinamik performansını belirlemek için standartlaştırılmış laboratuvar yöntemleri sağlar. AMCA ayrıca fanların ses performansı ve enerjiyle ilgili metriklerini kapsayan ayrı standartlar ve derecelendirme programları da sunar.
